Вам потребуются: пинцет (или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов…
…приспособление для сжатия пружин клапанов…

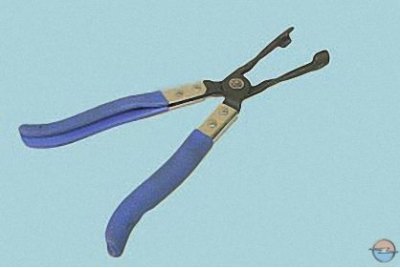

…клещевой…

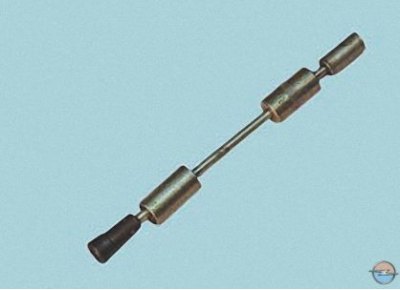

…или инерционный съемник маслосъемных колпачков. У показанного съемника на другом конце есть оправка для напрессовки колпачков. При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов.
1. Снимите головку блока цилиндров (см. Замена прокладки головки блока цилиндров).

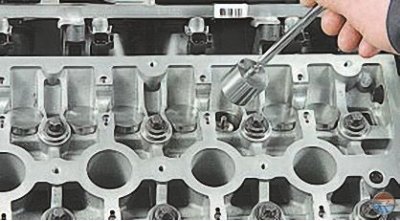

2. Снимите толкатели клапанов.

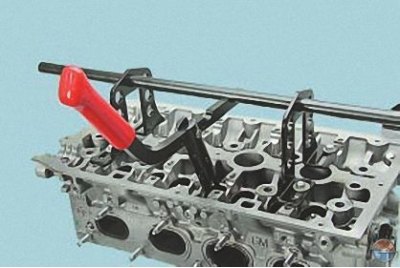

3. Установите на головку блока цилиндров приспособление для сжатия пружин клапанов.

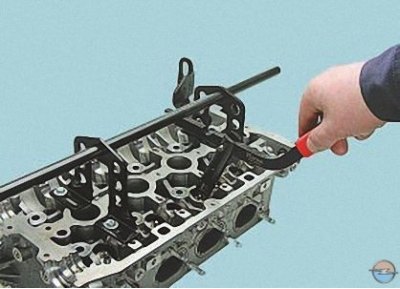

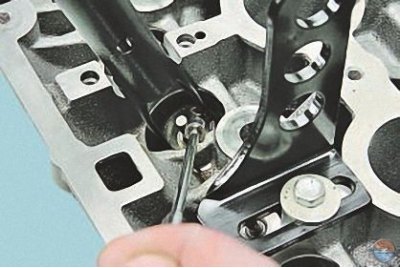

4. Сожмите приспособлением пружину одного из клапанов и выньте из тарелки пружины с помощью пинцета или намагниченной отвертки два сухаря.
Примечание. Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружины, чтобы сухари освободились.

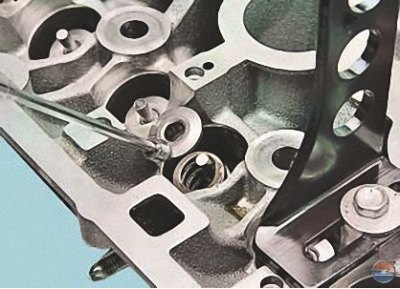

5. Снимите тарелку пружины…

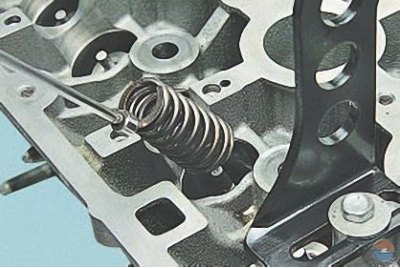

6. …и пружину клапана.
7. Спрессуйте маслосъемный колпачок с направляющей втулки клапана. Для этого установите цангу инерционного съемника маслосъемных колпачков на колпачок и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.

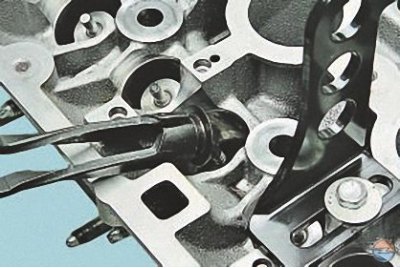

8. При отсутствии инерционного съемника колпачков снимите колпачок специальным съемником клещевого типа или пассатижами, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана.
Внимание! Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

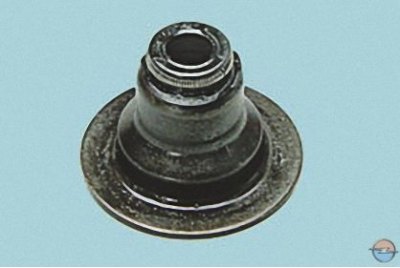

9. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.
10. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и через нее напрессовывать колпачок легкими ударами молотка по оправке.
11. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.
Предупреждение! Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.
12. Аналогично замените маслосъемные колпачки остальных клапанов головки блока цилиндров.
13. Установите снятые детали в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. Регулировка зазоров в приводе клапанов).
