1. Вставьте шатун в поршень, смажьте поршневой палец моторным маслом и запрессуйте его в шатун тем же приспособлением, на котором палец выпрессовали, или с помощью молотка и подходящей оправки, вставленной во внутреннее отверстие пальца. Поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца, что позволит ему занять правильное положение.
Примечание. Палец вставляют в верхнюю головку шатуна с натягом, поэтому для облегчения сборки и сохранения его посадки рекомендуется нагреть шатуны, поместив их верхними головками на 15 мин в нагретую до 240°С электропечь. Температуру нагрева шатуна можно проконтролировать с помощью термохромного карандаша. Для правильного соединения пальца с шатуном запрессуйте палец как можно быстрее, так как после его остывания положение пальца изменить уже нельзя.
2. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

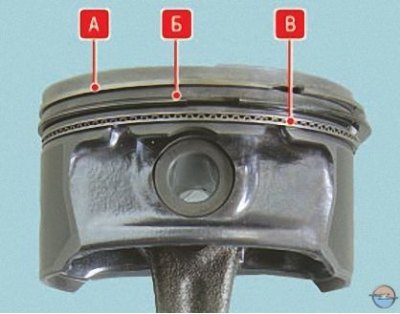

3. Порядок установки колец: первым устанавливают маслосъемное кольцо В (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо Б, последним — верхнее компрессионное кольцо А (хромированное по кромке).
Внимание! Чтобы не деформировать и не сломать кольца при установке, не разжимайте их больше, чем это необходимо.

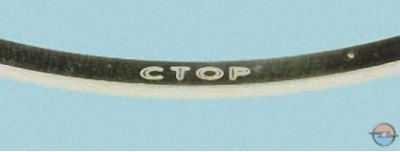

Примечание. Маркировка «TOP» на компрессионных кольцах должна быть направлена вверх.
4. Сориентируйте кольца, как показано на рис. 1. Установите кольца на остальные поршни.

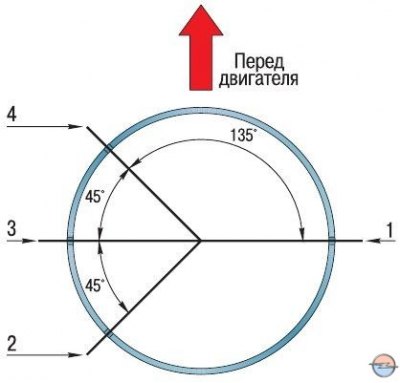

Рис. 1. Расположение замков поршневых колец перед установкой поршня в цилиндр: 1 – расширителя маслосъемного кольца и верхнего компрессионного кольца; 2 – верхнего кольца составного маслосъемного кольца; 3 – нижнего компрессионного кольца; 4 – нижнего кольца составного маслосъемного кольца
Примечание. Замки верхнего и нижнего колец составного маслосъемного кольца должны быть расположены на расстоянии 25–50 мм соответственно влево и вправо от замка расширителя.
5. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников.
Примечания:
- В постель третьего коренного подшипника уложите вкладыш увеличенной толщины с опорными буртиками.
- Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.
6. Смажьте вкладыши моторным маслом.
7. Установите коленчатый вал в блок цилиндров.
8. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках.

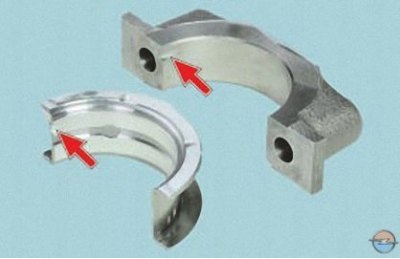

Примечание. Верхние и нижние вкладыши коренных подшипников могут различаться по расположению отверстия для подвода масла. Вкладыши устанавливайте так, чтобы эти отверстия совпали с отверстиями каналов для подвода масла в постелях опор коренных подшипников. После установки вкладышей в гнезда их концы немного выступают наружу, поэтому для правильного ориентирования вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите за тем, чтобы выступание обоих концов было одинаковым.
9. Смажьте моторным маслом коренные шейки коленчатого вала.
10. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.
11. Установите крышки коренных подшипников согласно порядковым номерам.
Внимание! Для установки крышек подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана. Устанавливать крышки затяжкой крепежных деталей запрещено, так как в этом случае будут повреждены посадочные поверхности крышек и блока цилиндров.
12. Установите болты крышек, затяните их моментом 50 Н·м и последовательно доверните болты сначала на 30°, а затем на 15°.
Внимание! Болты крепления крышек коренных подшипников обязательно замените новыми.
13. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.
14. Проверьте осевой зазор коленчатого вала, он должен быть 0,100–0,202 мм. Увеличенный зазор указывает на износ опорных фланцев коленчатого вала или торцовых поверхностей вкладышей среднего коренного подшипника. В этом случае замените вкладыши новыми номинальной ширины или увеличенными до одного из ремонтных размеров (табл. 1).
Табл. 1. Ширина вкладышей средней опоры коленчатого вала двигателя А16 XER
| Размер | Ширина, мм |
| Номинальный | 26,000–26,052 |
| 1-й ремонтный | 26,200–26,252 |
| 2-й ремонтный | 26,400–26,452 |
15. Установите вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.

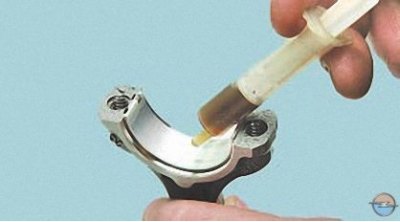

16. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.

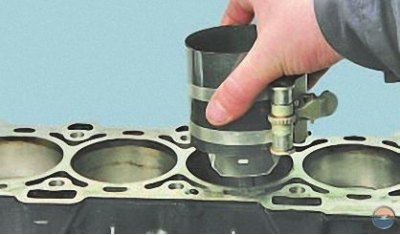

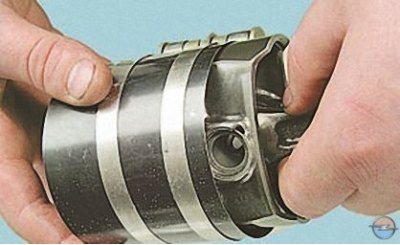

17. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.
18. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне…

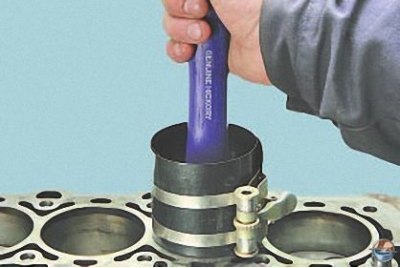

19. …нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.

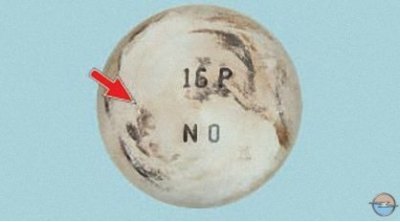

Примечание. При установке поршней в цилиндры метка (стрелка) на поршне и надписи на шатуне должны быть обращены к передней части двигателя.
Внимание! Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала.

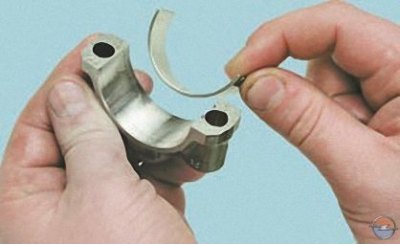

20. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

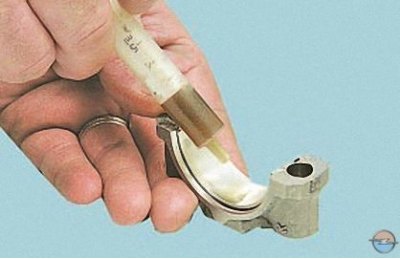

21. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.
22. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки (если их делали) на шатуне и крышке.
23. Вверните шатунные болты, не затягивая их окончательно.
24. Затяните болты крепления крышек шатунов моментом 25 Н·м и последовательно доверните болты сначала на 30°, а затем на 15°.
25. Проверьте легкость перемещения шатуна вдоль шатунной шейки. При заедании выверните шатунные болты и повторно затяните их номинальным моментом.

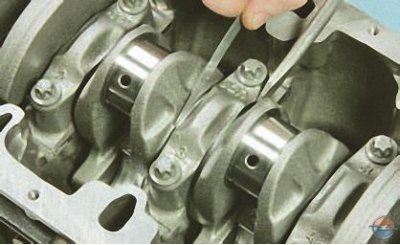

26. Проверьте боковой зазор шатуна, он должен быть 0,070–0,242 мм. Увеличенный зазор указывает на чрезмерный износ щек кривошипов коленчатого вала. В этом случае замените коленчатый вал.
27. Аналогично закрепите крышки остальных шатунов.
28. Установите задний сальник коленчатого вала (см. Замена сальников коленчатого вала).
29. Установите масляный насос (см. Снятие и установка масляного насоса).
30. Установите масляный картер (см. Замена уплотнения масляного картера).
31. Установите маховик (см. Снятие, дефектовка и установка маховика).
32. Далее собирайте двигатель в порядке, обратном разборке. Установка головки блока цилиндров описана в подразделе Замена прокладки головки блока цилиндров, водяного насоса — в подразделе Замена водяного насоса, ремня привода газораспределительного механизма — в подразделе Замена ремня привода газораспределительного механизма.
Примечание. После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций сделать это невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу в следующем порядке.
1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.
2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу.
| Частота вращения коленчатого вала, мин-1 | Время работы, мин |
| 820-900 | 2 |
| 1000 | 3 |
| 1500 | 4 |
| 2000 | 5 |
Не доводите работу двигателя до максимальных режимов.
3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.
4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.
5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
