Натяжитель и звездочки — снятие и установка

Звездочка распредвала

1. Снимите ремень привода распредвала.

2. Выставьте поршень 1-го цилиндра в ВМТ такта сжатия и проверните коленвал на 60° против часовой стрелки.

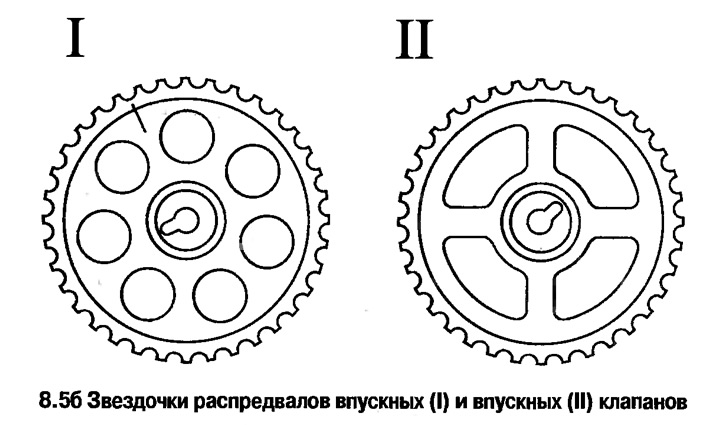

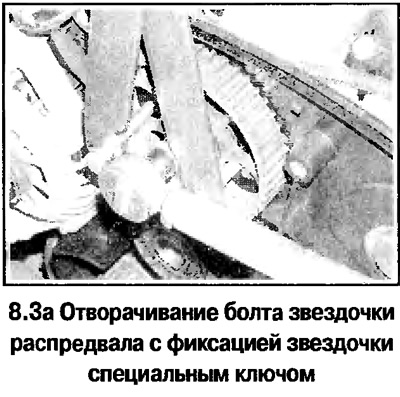

3. Зафиксируйте звездочку распредвала специальным ключом за отверстия (смотрите фотографию) и отверните болт. Снимите звездочку. Учтите, что звездочка распредвала выпускных клапанов на двигателях 2,0 л отличается по метке EXHAUST (эта звездочка также имеет 4 спицы), на остальных двигателях эту звездочку можно отличить по зубцам датчика угла поворота распредвала.

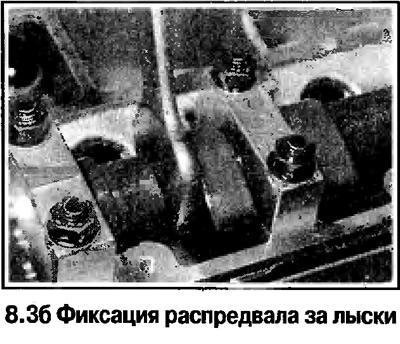

Внимание! Распредвал можно также удерживать ключом за лыски, для чего следует снять крышку головки цилиндров (смотрите фотографию).

Установка

4. Проверьте состояние сальника, при необходимости замените.

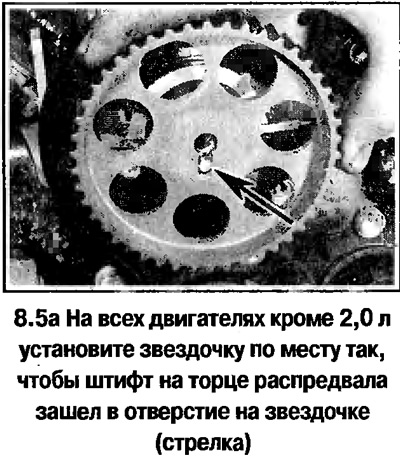

5. Установите звездочку по месту так, чтобы штифт на торце распредвала зашел в отверстие на звездочке (смотрите фотографию). Зафиксируйте распредвал (или звездочку) и затяните болт в 3 этапа (см. Технические данные).

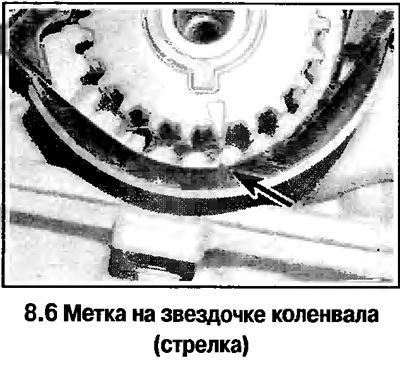

6. Проверните коленвал на 60° по часовой стрелке до совмещения меток. Установите ремень распредвала (смотрите фотографию).



7. Установите остальные снятые детали.

Звездочка коленвала

Все двигатели кроме 2,0 л

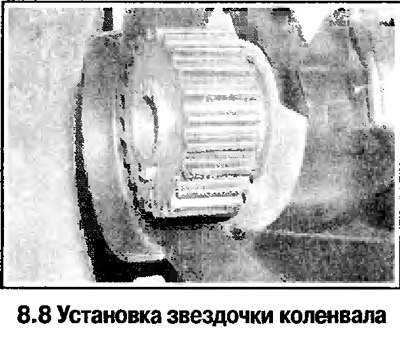

8. Снимите зубчатый ремень, снимите звездочку с носка коленвала. При установке звездочки сориентируйте ее так, чтобы метка была обращена наружу (смотрите фотографию).



Двигатели 2,0 л

9. Снимите зубчатый ремень.

10. Зафиксируйте коленвал от проворачивания и отверните болт. Чтобы зафиксировать коленвал, включите высшую передачу и попросите помощника выжать педаль тормоза. На моделях с автоматической трансмиссией отверните один из болтов крепления ведущего диска и закрепите диск относительно картера с помощью планки и 2 болтов. Если болт отворачивается на снятом двигателе, то зафиксируйте маховик приспособлением за зубчатый венец.

11. Снимите звездочку с носка коленвала.

12. Установка выполняется в обратном порядке. Установите звездочку так, чтобы метка была обращена наружу. Зафиксируйте коленвал от проворачивания и затяните болт в 2 этапа (см. Технические данные). Установите ремень распредвала.

Натяжитель ремня распредвала

13. Снимите ремень привода распредвала.

14. Отверните болт крепления и снимите натяжитель.

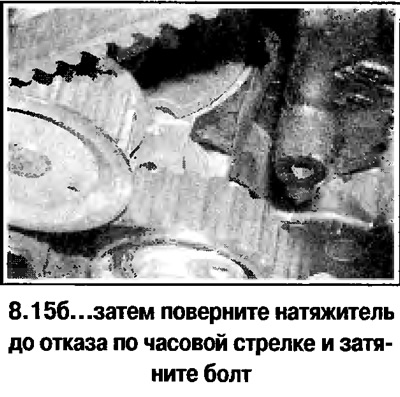

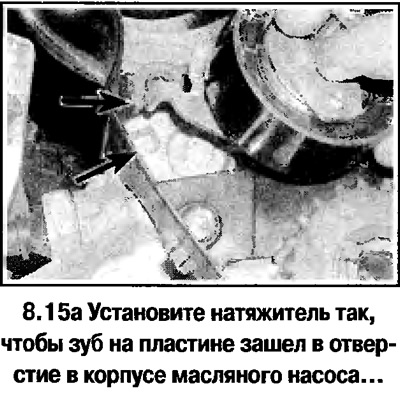

15. Установка выполняется в обратном порядке. Установите натяжитель так, чтобы зуб на пластине зашел в отверстие в корпусе масляного насоса, затем поверните натяжитель до отказа по часовой стрелке, - ролик натяжителя должен отойти от ремня как можно дальше.(смотрите фотографию). Затяните болт натяжителя с заданным моментом.

Промежуточные ролики

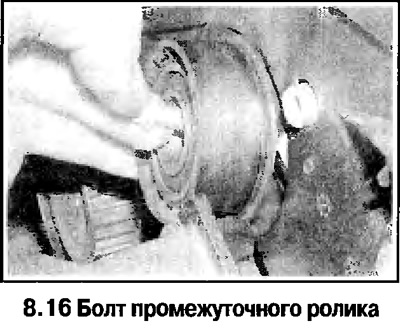

16. Снимите ремень распредвала, отверните болт (или болты) и снимите ролик (смотрите фотографию).
