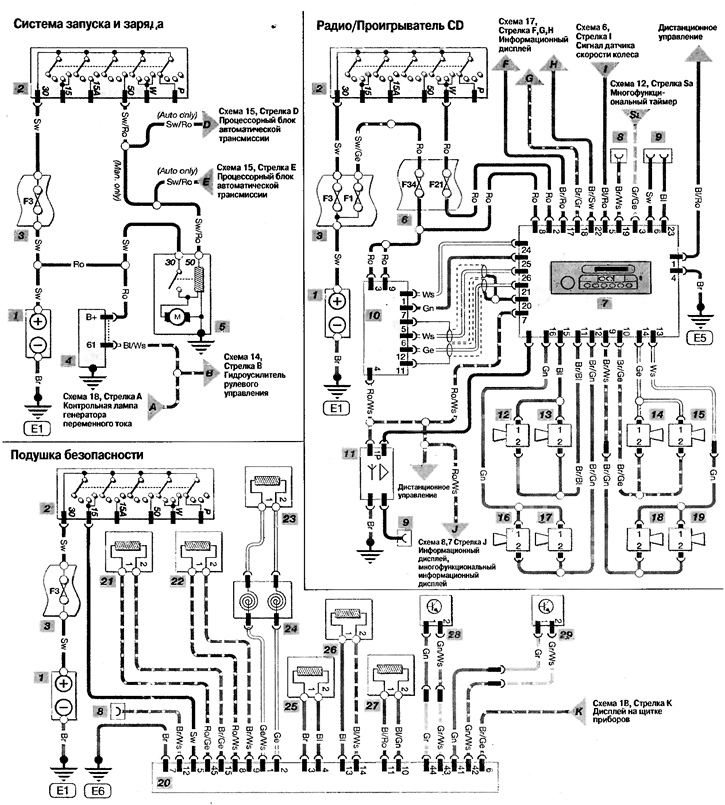

Схема 2. Системы запуска и заряда

            0



Цветовая маркировка проводки


  • Bl Голубой
  • Br коричневый
  • Ge Желтый
  • Gr Серый
  • Gn Зеленый
  • Or Оранжевый
  • Pu Пурпурный
  • Ro Красный
  • Sw Черный
  • Vi Фиолетовый
  • Ws Белый

Обозначения на схеме


  • 1 Батарея
  • 2 Выключатель зажигания
  • 3 Блок предохранителей моторного отсека
  • 4 Генератор переменного тока
  • 5 Двигатель стартера
  • 6 Главный блок предохранителей
  • 7 Радио
  • 8 Диагностический разъем
  • 9 Телефонная розетка
  • 10 Проигрыватель CD
  • 11 Усилитель антенны
  • 12 Левый передний динамик
  • 13 Левый передний динамик воспроизведения высоких частот
  • 14 Правый передний динамик воспроизведения высоких частот
  • 15 Правый передний динамик
  • 16 Левый задний динамик
  • 17 Левый задний динамик воспроизведения высоких частот
  • 18 Правый задний динами воспроизведения высоких частот
  • 19 Правый задний динамик
  • 20 Модуль подушки безопасности
  • 21 Блок натяжения левого ремня безопасности
  • 22 Блок натяжения правого ремня безопасности
  • 23 Воздушная подушка со стороны водителя
  • 24 Контактный модуль подушки безопасности
  • 25 Подушка безопасности со стороны пассажира
  • 26 Боковая подушка безопасности со стороны пассажира
  • 27 Боковая подушка безопасности со стороны водителя
  • 28 Датчик боковой подушки безопасности со стороны пассажира
  • 29 Датчик боковой подушки безопасности со стороны водителя
