1. Разложите шатунно-поршневые сборки с комплектами колец на рабочей поверхности верстака. С этого момента каждый комплект колец будет жестко «привязан» к своему поршню. Теперь можно приступать к измерению зазоров в замках колец.

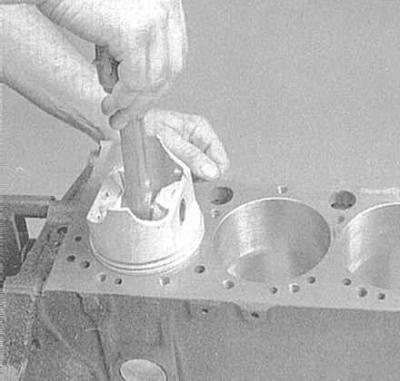

2. Заправьте верхнее (№ 1) компрессионное кольцо внутрь первого цилиндра двигателя и выровняйте его перпендикулярно, протолкнув вниз днищем поршня. Кольцо должно оказаться в районе нижней границы рабочего хода колец в цилиндре.

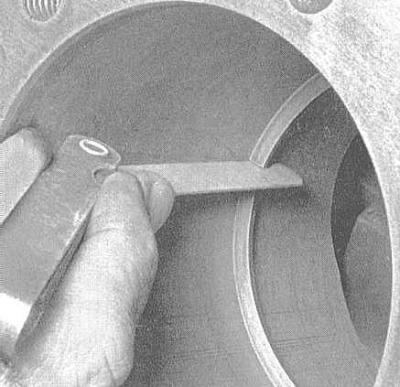

3. Определите величину зазора в замке кольца при помощи щупа лезвийного типа. Лезвие(я) щупа должно туго проскальзывать в замке. Сравните результат измерения с требованиями (см. Спецификации). Если величина зазора выходит в ту или иную сторону за пределы допустимого диапазона, прежде чем предпринимать какие-либо действия по исправлению ситуации (см. ниже), еще раз удостоверьтесь, что не перепутали кольца.
4. Если зазор слишком мал, его можно расширить путем расточки напильником с мелким зубом. Зажмите прямоугольный напильник в тиски, затем наденьте кольцо замком на напильник, таким образом, чтобы конец последнего оказался внутри окружности. Медленно тяните кольцо на себя, снимая избыток металла с его торцов в замке. Дойдя до конца напильника, снимите кольцо, вновь проверьте зазор, в случае необходимости повторите процедуру.
Ни в коем случае не толкайте кольцо от себя на напильник, так как при этом края замка будут сходиться, и повышается риск разрушения металла!
5. Чрезмерная величина зазора не является криминалом, если не превышает значение 1.02 мм . Еще раз удостоверьтесь, что приобретенные комплекты колец отвечают по своим характеристикам потребностям двигателя Вашего автомобиля.
6. Повторите процедуру для оставшихся колец (второго компрессионного и маслосъемного) поршня первого цилиндра, затем для колец всех прочих поршней. Помните, что теперь каждый комплект колец однозначно «привязан» к своему поршню, на который и должен устанавливаться.
7. Проверив и откорректировав должным образом зазоры в замках колец, можно приступать к надеванию их на свои поршни.

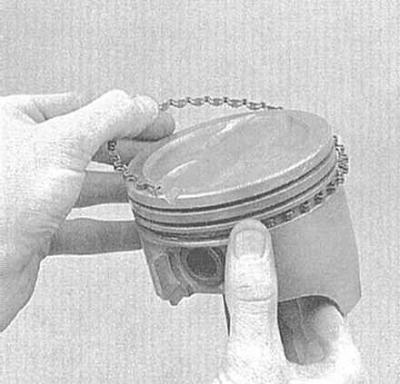

8. Первым на поршень одевается маслосъемное (нижнее) кольцо. Маслосъемное кольцо состоит из трех отдельных секций. Сначала заправьте в нижнюю канавку поршня пружинный расширитель. Если расширитель оборудован противоротационным язычком, проследите, чтобы последний попал в ответное сверление в поршневой канавке.

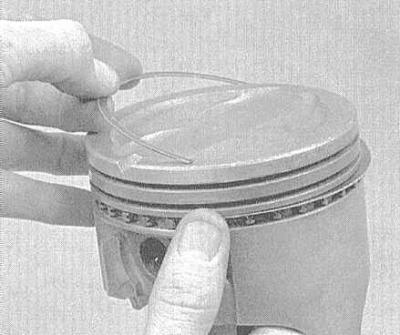

9. Теперь установите в канавку нижнюю рабочую секцию кольца. Во избежание случайного повреждения рабочих секций маслосъемного кольца не пользуйтесь для их установки никаким инструментом, — просто заведите в канавку под/над расширителем сперва один конец секции, плотно прижмите его пальцем и, двигаясь по периметру кольца, заправляйте оставшуюся часть. В последнюю очередь устанавливается верхняя рабочая секция кольца.
10. Посадив в нижнюю канавку поршня все три компонента маслосъемного кольца, проверьте свободу вращения (скольжения в канавке) верхней и нижней рабочих секций.
11. Следующим устанавливается второе (нижнее) компрессионное кольцо. Кольцо должно устанавливаться маркировкой вверх (к днищу поршня).
Строго следуйте инструкциям изготовителей колец, которые обычно печатаются на упаковке комплекта. Не перепутайте второе компрессионное кольцо с первым (верхним) — они имеют различное поперечное сечение (на дизельных двигателях 1.7 л DOHC верхнее компрессионное кольцо маркируется меткой «Т», нижнее — «Т2» (оба должны устанавливаться маркировкой вверх).

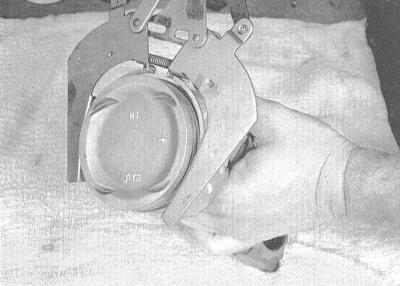

12. Воспользовавшись специальным расширителем и проследив, чтобы кольцо было повернуто маркировкой вверх, посадите его в среднюю канавку на поршне. Старайтесь не разводить замок кольца больше чем это действительно необходимо для беспрепятственного надевания его на поршень.
13. Действуя в аналогичной манере, установите первое (верхнее) компрессионное кольцо (маркировкой вверх). Постарайтесь не перепутать верхнее кольцо со вторым.
На некоторых двигателях верхнее компрессионное кольцо не маркируется и может устанавливаться любой стороной вверх.
14. Действуя в аналогичной манере, поочередно укомплектуйте кольцами все оставшиеся поршни.
