Главная > Астра > Astra G > Электрооборудование > Электрические схемы >

ABS и антипробуксовочная система (TCS) (Astra и Zafira дизель)

            0

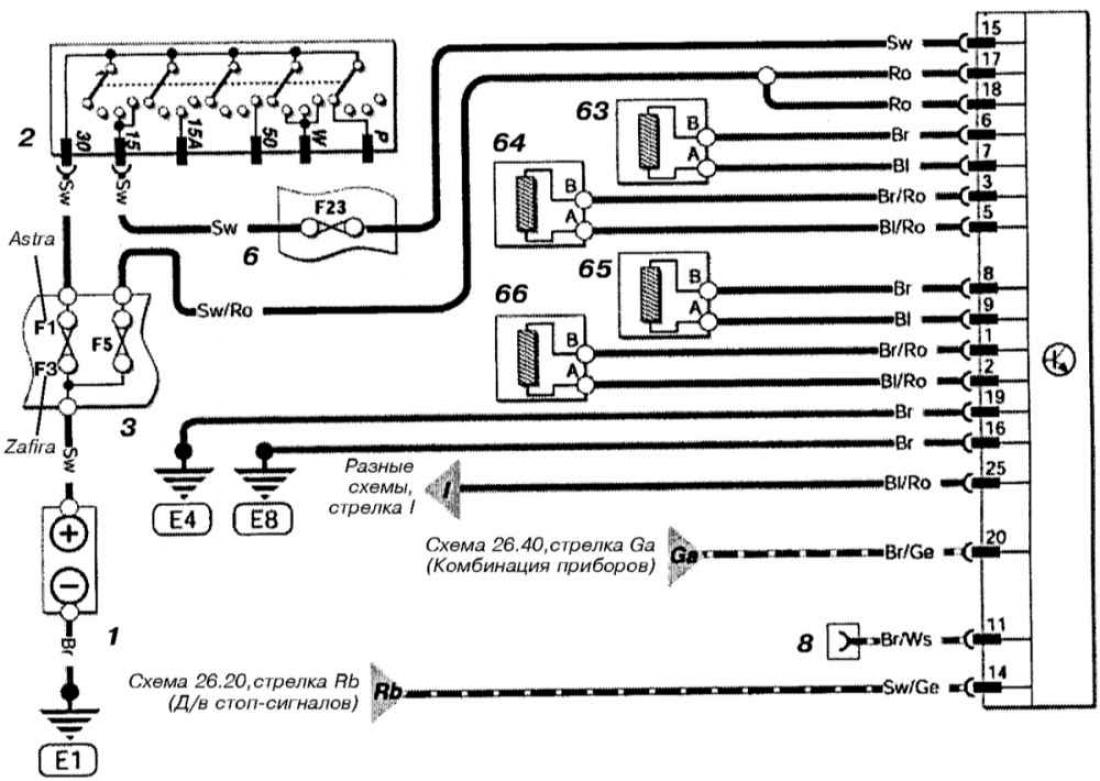

ABS и антипробуксовочная система (TCS) (Astra и Zafira дизель)




Открыть большую картинку в новой вкладке →


Обозначения к электрической схеме смотрите здесь →
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
