Снятие
Главный тормозной цилиндр находится в двигательном отсеке автомобиля и закреплен на сборке вакуумного усилителя тормозов.
1. Несколько раз выжмите педаль ножного тормоза с целью сброса остаточного давления в системе. На моделях Zafira снимите пластмассовую накладку в задней части двигательного отсека.
2. Откачайте из резервуара ГТЦ как можно большее количество имеющейся в нем жидкости (воспользуйтесь шприцем или резиновой грушей).
3. Подложите ветошь под штуцерные соединения и приготовьте колпачки или полиэтиленовые пакеты для закупоривания открытых концов тормозных линий с целью предотвращения попадания в систему грязи.
Тормозная жидкость относится к числу агрессивных химических соединений и при контакте с кузовными панелями разрушает лакокрасочное покрытие. Прежде чем приступать к выполнению процедуры прикройте крылья и панель передка автомобиля специальными чехлами, либо просто старыми одеялами.
4. При соответствующей комплектации отсоедините от резервуара ГТЦ электропроводку датчика-выключателя уровня тормозной жидкости.

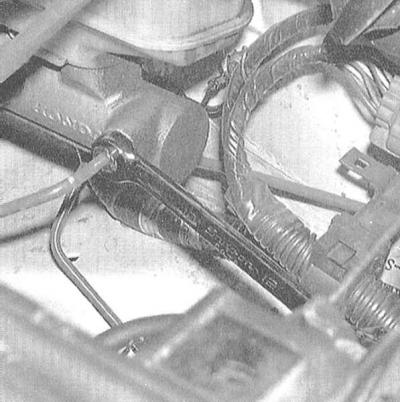

5. Ослабьте гайки штуцерных узлов подсоединения к ГТЦ тормозных линий. Во избежание скругления шлицов гаек отдавайте их при помощи специального накидного ключа с разрезной головкой. Слегка оттянув наружу, отделите тормозные линии от штуцеров главного цилиндра. Сразу же закупорьте открытые концы трубок.
6. Отсоедините от резервуара ГТЦ трубку гидравлического тракта сцепления, - сразу же закупорьте открытый конец трубки.

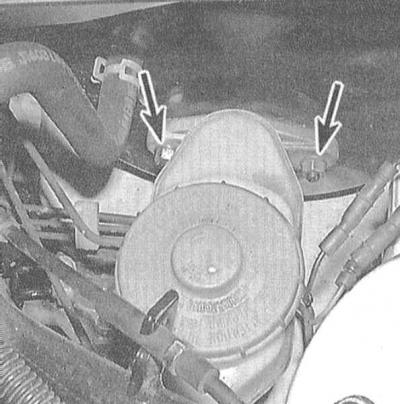

7. Отпустите две крепежных гайки и отделите главный цилиндр от сборки тормозного усилителя. Снимите цилиндр с крепежных шпилек и извлеките его из двигательного отсека, - постарайтесь не расплескать заполняющую цилиндр гидравлическую жидкость на окрашенные кузовные панели. Снимите уплотнительную прокладку.
8. В случае необходимости, аккуратно поддев отверткой, отпустите фиксаторы и снимите со сборки главного цилиндра резервуар тормозной жидкости. Извлеките из отверстий в цилиндре посадочные втулки резервуара, - втулки подлежат замене в обязательном порядке.
Установка

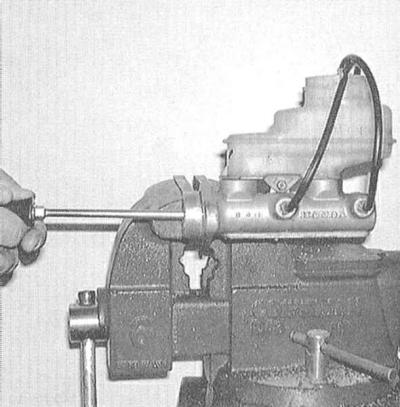

1. Перед установкой новый ГТЦ необходимо прокачать на верстаке. Для удобства зажмите посадочный фланец цилиндра в тиски с мягкими губками. Далее придется одновременно манипулировать поршнем в цилиндре и наблюдать за потоком тормозной жидкости, выталкиваемой через выпускной штуцер. Установите на цилиндр резервуар тормозной жидкости, - не забудьте заменить проходные втулки.
2. Подсоедините к выпускным штуцерам ГТЦ пару трубок из специального набора для прокачки (спрашивайте в магазинах автомобильных аксессуаров).
3. Залейте в резервуар свежую тормозную жидкость требуемого сорта (см. Главу Текущее обслуживание).
4. Медленно втолкните поршни внутрь цилиндра (удобнее всего будет воспользоваться большой отверткой с крестообразным жалом), - воздух должен начать выходить из нагнетательных камер в резервуар. При этом важно, чтобы концы обеих трубок были полностью погружены в находящуюся в резервуаре тормозную жидкость, чтобы исключить вероятность подсасывания его обратно в цилиндр при отпускании поршней.
5. Продолжайте прокачку до тех пор, пока выталкиваемая через трубки жидкость полностью не освободится от воздушных пузырей.
6. Поочередно отсоедините трубки, сразу же закупоривая открытые концы штуцеров. Закройте резервуар ГТЦ крышкой.
7. Посадите ГТЦ на шпильки на сборке вакуумного усилителя (не забудьте заменить уплотнительную прокладку) и, пока только от руки, затяните крепежные гайки.
8. Вверните в цилиндр штуцеры тормозных линий. Так как цилиндр еще не закреплен окончательно, его положение можно слегка корректировать с целью облегчения процедуры вворачивания штуцеров - постарайтесь не сорвать резьбу.
9. Затяните с требуемым усилием гайки крепления ГТЦ, затем плотно затяните штуцерные соединения.
10. Залейте в резервуар ГТЦ свежую тормозную жидкость и прокачайте гидравлическую систему (см. Прокачка тормозной системы). Для прокачки ГТЦ на автомобиле (если не проделали это на верстаке) потребуется помощь ассистента, который будет манипулировать педалью ножного тормоза. Попросите помощника несколько раз выжать педаль, затем зафиксировать ее в нижнем положении. Ослабьте штуцерную гайку, выпуская из цилиндра смесь воздуха с тормозной жидкостью. Повторяйте процедуру до тех пор, пока выталкиваемая жидкость полностью не освободится от воздушных пузырей. Действуя в аналогичной манере, прокачайте второй штуцер.
Держите под рукой чистую ветошь с целью немедленного удаления следов попадающей на окрашенные кузовные поверхности тормозной жидкости.
11. Прежде чем приступать к эксплуатации автомобиля, удостоверьтесь в исправности функционирования тормозов.
