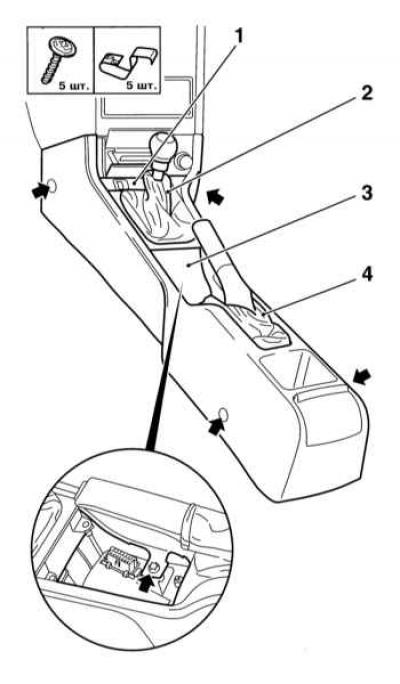

Крепежные винты показаны стрелками
1 — Заглушка
2 — Защитный чехол рычага переключения передач
3 — Вещевой карман центральной консоли
4 — Защитный чехол рычага стояночного тормоза
1. Отсоедините отрицательный провод от батареи.
2. Снимите центральную крышку под рычагом управления стояночного тормоза.
3. Взведите стояночный тормоз и снимите с центральной консоли защитный чехол рычага его управления (см. иллюстрацию Детали установки центральной консоли).
4. Высвободите нижний край защитного чехла рычага переключения передач из фиксаторов на центральной консоли (см. иллюстрацию Детали установки центральной консоли).
5. При соответствующей комплектации, поддев отверткой, высвободите из передней части центральной консоли выключателей подогрева сидений.
6. На моделях, оборудованных антипробуксовочной системой (TCS), действуя в аналогичной манере, снимите выключатель TCS.

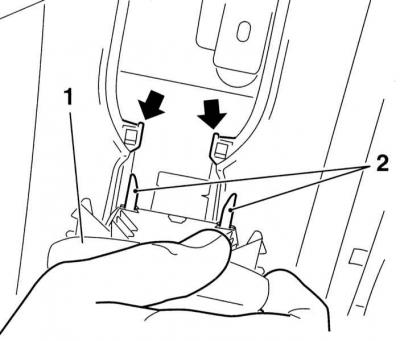

7. Отпустите фиксаторы, выверните крепежные винты с консоли и снимите пепельницу.

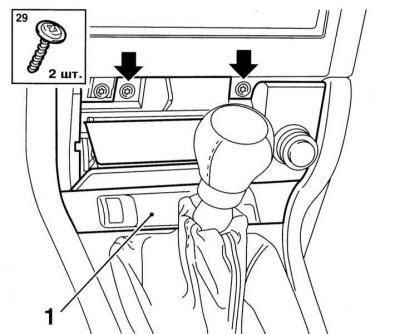

A — Винты крепления пепельницы (модели Astra)

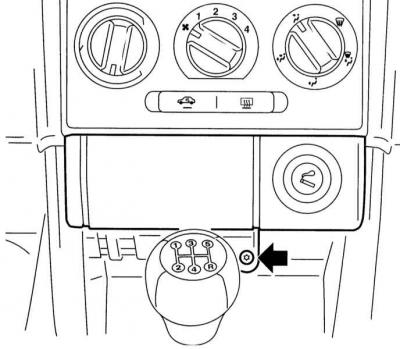

B — Винты крепления пепельницы (модели Zafira)

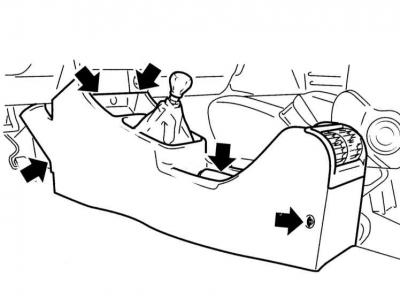

C — Винты крепления центральной консоли
A.

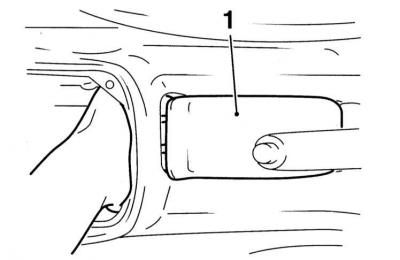

1 — Облицовочная панель
B.
C.
8. Отсоедините электропроводку от прикуривателя.
9. Снимите заглушки (где установлены) и выверните винты крепления консоли, - два винта установлены по бокам сборки, один - под рычагом стояночного тормоза, и еще один - в передней части консоли.
10. Поднимите центральную консоль с пола и вынесите ее из салона.
11. Установка производится в обратном порядке.
