Главная > Астра > Astra F > Электрооборудование > Электрические схемы >

Электрические схемы: запирание дверей, противоугонная система, вентилятор обогрева (до февраля 1992 года)

            0

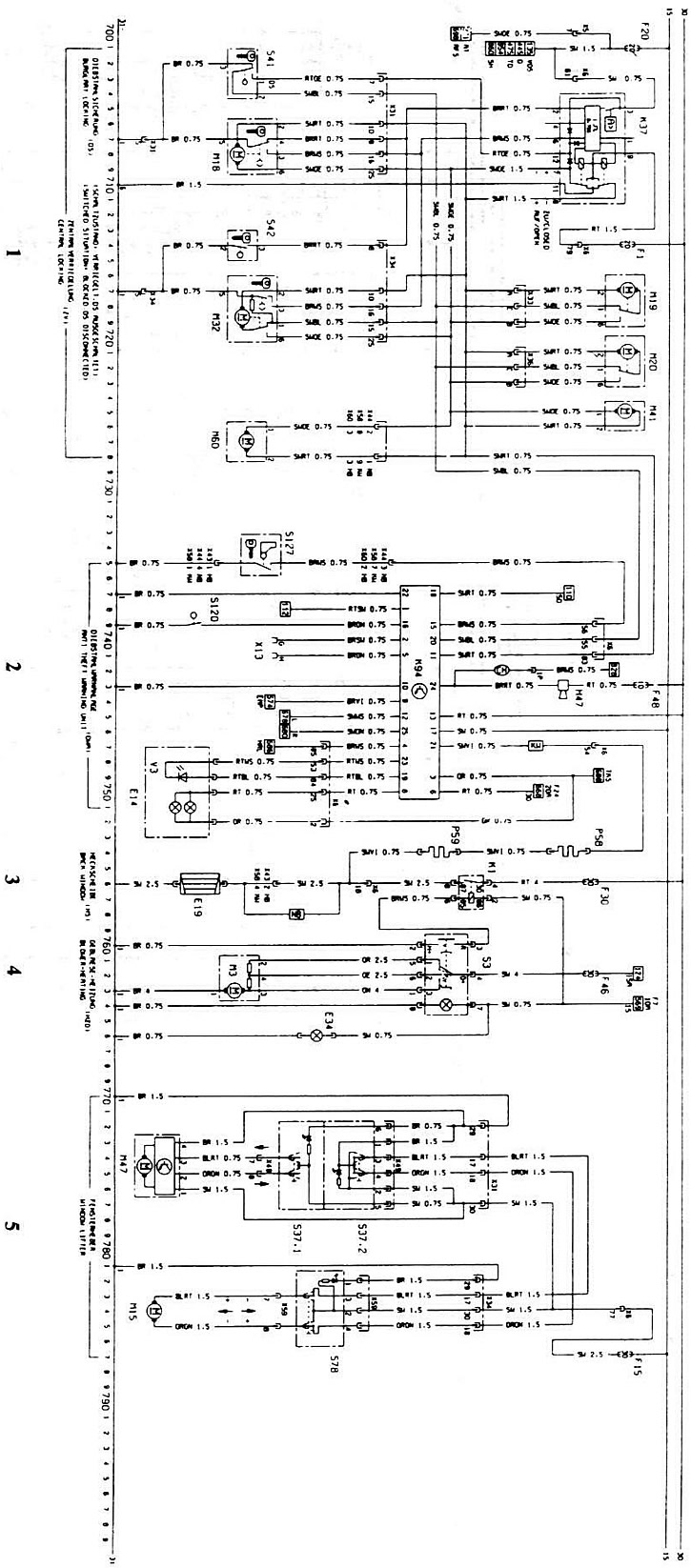

Принципиальная электрическая съема для моделей с 30 плавкими предохранителями в коробке (примерно до февраля 1992 г.) (продолжение)

1 — централизованное запирание дверей; 2 — противоугонная система; 3 — заднее окно; 4 — вентилятор системы обогрева; 5 — стеклоподъемник
